電動不銹鋼三通內螺紋球閥

◆性能參數：
 1.閥體材質：304、316、316L 密封：F4 壓力：1.6, 2.5, 4.0 MPa 溫度：-20-150℃
 2.電源可選：220VAC50Hz,380VAC50Hz,
 3.控制原理：智能調節型（Z型）: in：4-20mA，out： 4-20mA,  電源220VAC
  開關型標準型（E型），無源觸點型（S型），開度信號型（R型） 詳見使用說明書
◆產品特點：

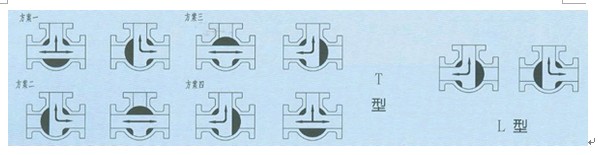

1. 三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

◆主零件材質：公稱通徑：DN15～200mm 1/2″～8″    公稱壓力：PN1.6～4.0MPa CLASS：150Lb

零件名稱	材質
	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE對位聚苯	PTFE對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A216-416
雙頭螺栓	35CrMoA	A193-B7

◆主要性能規范：

公稱壓力	試驗壓力
	殼體	高壓液密度	低壓氣密度
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質	水、油品、氣等非腐蝕截至和酸堿腐蝕介質
	適用溫度	-28～150℃
應用范圍	連接法蘭	JB79-59、GB9113、HG20592-97、ANSIB16.5
	檢驗試驗	GB/T9092-99、API598
其余制造規范均按本廠標準

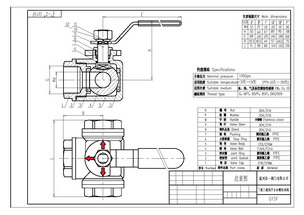

◆主要外形與連接尺寸：　

公稱壓力 PN	主要尺寸	公稱通徑
		15	20	25	32	40	50	65	80	100	125	150	200
1.6MPa	L	150/165	150/180	180/185	200	220/240	240/250	260	280	320	380	440	550/580
2.5MPa	L1	75/82.5	75/90	90/92.5	100	110/120	120/125	130	140	160	190	220	275/290
4.0MPa	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS 150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
其余的法蘭尺寸請參閱樣本《主要外形及連接尺寸表》

專業制造、專業服務，嘉德為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務

守信合同，保證及時供貨，隨時保持與客戶聯系。

對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。

產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。

對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。

訂貨流程

客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。

收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。

具體商定：交貨期、特殊要求等事宜。

訂貨須知

客戶對產品有特殊要求，須在訂貨合同中提供以下說明：

結構長度

連接形式

公稱直徑、全通徑、縮徑、管道尺寸

運用介質及溫度、壓力范圍

實驗、檢驗標準及其他要求

本場可根據客戶特殊要求配置各類驅動裝置。

如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
