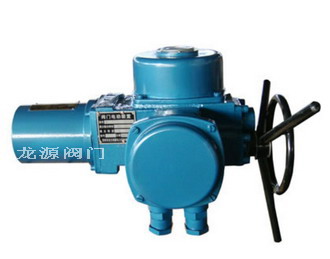

802閥門電動執行機構
一、產品簡介:
802回轉閥門電動裝置對用戶安裝,調試,檢修十分方便,節省安裝費用,縮短安裝周期,可現場按鈕連續操作,也可遠控,集控和自控,內部有相序識別及缺相保護功能,防護等級IP65(最高為67)。一體式傳動結構設計。當輸出轉矩達到5000Nm時,仍保持減速機構置于同一個密封外殼內,無需另外增加蝸桿蝸輪或圓柱齒輪減速器。因而802系列具有可靠性和密封性能。
二、產品特點:
1.傳動機構的一體型設計,使產品具有體積小和簡潔的外觀。
2.所有結合部位均有密封措施,防護等級可達IP68(GB4208-93。
3.輸出轉矩100Nm-80000Nm。
4容易調整的行程控制機構。
5.安全可靠、無切換手柄的全自動手/電動切換。
6.多種設計滿足不同需要:戶外型、防爆型、整體型、調節型。
7.連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。
三、產品參數:
| 電源 | 380VAC / 3相 / 50Hz , |
| 220VAC / 單相 / 50Hz | |
| 輸出轉矩 | 100N.m~12000N.m |
| 輸出轉速 | 7.5~30 S/90deg |
| 行程范圍 | 90°±10° |
| 防護等級 | 外殼額定防護等級為塵密、防噴水的IP65(GB4208-84)防護等級,也可提供IP67、IP68防護等級外殼。 |
| 防爆等級 | ExdIIBT4(GB3836.1-84,GB3836.2-84) |
| 環境溫度 | - 30 ~ + 70 °C |
| 提供機型 | 基本型 (配備電機、行程和轉矩開關等) |
| 手動 操作 | 802電動和手動操作實現自動切換,沒有離合器及切換手柄。手動操作時,只需按照閥門運行方向轉動手輪即可。甚至在電機運轉時,仍可以轉動手輪而不會發生危險。 |
| 電機(380VAC/3相/50Hz) | 最大閥桿直徑(mm) | 手輪圈數 | 參考重量(Kg) | |
| 參考功率 | 額定電流 | |||
| kW | A | mm | kg | |
| 0.03 | 0.32 | ?24 | 22 | 36 |
| 0.03 | 0.32 | |||
| 0.06 | 0.6 | |||
| 0.06 | 0.6 | |||
| 0.09 | 0.7 | |||
| 0.18 | 1.2 | ?43 | 19 | 56 |
| 0.18 | 1.2 | |||
| 0.37 | 2.3 | |||
| 0.18 | 1.2 | |||
| 0.37 | 2.3 | |||
| 0.55 | 2.3 | ?55 | 17 | 100 |
| 0.75 | 2.8 | |||
| 0.75 | 2.8 | |||
| 1.10 | 4.3 | ?85 | 49 | 203 |
不斷提升服務質量,精益求精,“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此我廠做出如下承諾:
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
產品介紹,技術交流,非標產品設計,疑難解答。
守信合同,保證及時供貨,隨時保持與客戶聯系。
對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619,或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單)。
具體商定:交貨期、特殊要求等事宜。
客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
