UPVC氣動球閥

產品介紹

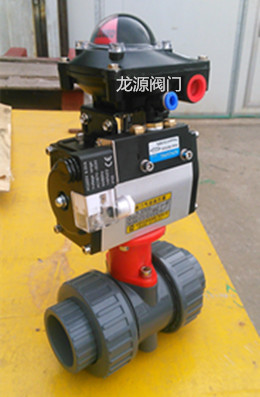

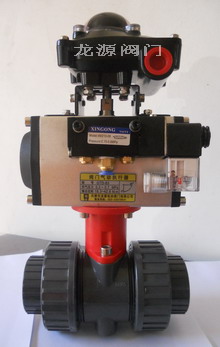

氣動UPVC球閥

◆產品特點

1、氣動UPVC球閥采用雙向雙油令結構，可同時當由令及閥門使用，可在前段設備管路不必停工的狀態下，關閉球閥，卸下由令，進行后段工程維修。
2、氣動UPVC球閥閥體具有耐化學腐蝕性能，在油令端有FPM或EPDM "O"環，配合PTFE墊座之使用，能防止多數化學物質之腐蝕。
3、墊座松緊可做適度調整。管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
4、氣動UPVC球閥阻燃性能為自熄性。低熱傳導性能，約為鋼材的1/200。重量輕，相當于鋼管1/5，銅管的1/6。
5、介質中重離子含量達純水標準，衛生指標符合國家衛生標準要求。
6、耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有延長。
◆氣動執行器

采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

◆技術參數和性能

UQ621F氣動UPVC球閥執行器技術參數		UQ621F氣動UPVC球閥閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～100mm
氣源壓力	雙作用：3-8bar/單作用：4-8bar	公稱壓力	PN1.0MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	UPVC、CPVC、PP、PVDF、ABS
輸出力矩	單作用：7N·M～2668N·M	閥體材質	UPVC、CPVC、PP、PVDF、ABS
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	UPVC、CPVC、PP、PVDF、ABS
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE
動作范圍	0～90°±5°	溫度	0℃～+60℃
接口螺紋	GTD40～GTD83/ATD50 ATD88 G1/8″	連接方式	雙油令、粘接，內螺紋，法蘭
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	食品工業、石化和腐蝕性的各種流體
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	結構緊湊、體積小、重量輕、安裝方便

◆外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100
CNS	D1	22.4	26.4	34.5	42.5	48.6	60.6	76.7	89.7
CNS	D	31	37	44	54	65	79	92	108
ANSI	D1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31
ANSI	D	31	37	44	54	65	79	92	108
DIN	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3
DIN	D	31	37	44	54	65	79	92	108
JIS	D1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6
JIS	D	31	37	44	54	65	79	92	108
L	112	132	144	167	172	206	273	303	333
L1	104	130	130	140	140	186	186	254	254
H	151	158	162	198	198	225	278	307	362
重量	1.2KG	1.4KG	1.6KG	2.4KG	2.7KG	5.1KG	5.6KG	11.4KG	13.6KG
公稱通徑DN	15	20	25	32	40	50	65	80	100

◆附件選項

根據不同控制和要求可選擇下列附件：

回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。

電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。

手輪機構：轉動手輪機構，可實現手動開、關閥。

電氣定位器：輸入4～20mA信號,實現閥門調節功能。

◆訂貨說明

1、氣動執行器類型：雙作用、單作用

2、介質類型、溫度、壓力

3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
