QT型電動執行器
一、產品簡介:
QT 系列回轉閥門電動裝置是一種獨立式部分回轉產品。它適用于控制蝶閥、球閥、旋塞閥等做 90 °回轉的閥門。它可以現場操作也可遠距離控制。該產品可廣泛地應用于石油化工、冶金、船舶、輕工食品、造紙、建筑、市政工程、火電水電等使用管道閥門的工業領域。
QT 系列產品的技術性能符合 JB/T8528 - 1997 《普通型閥門電動裝置技術條件》的規定,并且符合相關的國家標準和行業標準規定。

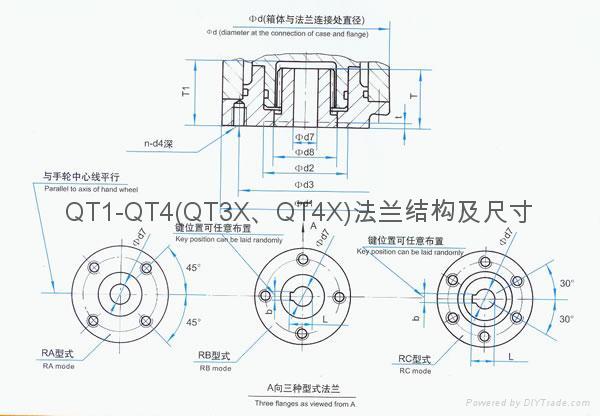

QT 系列產品的基本型為戶外型,其防護等級為 IP67。產品也可制成防爆型,防爆型的基本技術參數和法蘭結構尺寸與本樣本內容相同。
二、產品特點:
6.具有可調整的閥門終端機械限位機構
7.手/電動切換機構為半自動電動優先型式可保證操作安全可靠
8.具備理想的戶外性能
9.法蘭連接型式多樣,輸出軸內置閥桿接頭,產品安裝拆卸萬便
三、產品技術參數:
◆QT1~QT4含QT3X、QT4X(380V三相電動機)
| 型號 | 規格 | 輸出轉矩 | 輸出轉速 | 電機參數 | 運行時間 | 參考重量( kg ) | |
| 參考功率 | 額定電流( A ) | ||||||
| QT1 | QT5-1 | 50 | 1 | 0.025 | 0.35 | 15 | 9 |
|
| QT10-1 | 100 |
| 0.04 | 0.45 |
| 10 |
| QT2 | QT15-1 | 150 | 0.04 |
| 12 | ||
| QT20-1 | 200 | 0.05 | 0.65 | 13 | |||
| QT3 | QT30-0.5 | 30 | 0.5 | 0.04 | 0.56 | 30 | 17 |
| QT30-1 | 1 | 0.06 | 0.57 | 15 | 17 | ||
| QT50-0.5 | 500 | 0.5 | 0.09 | 0.83 | 30 | 18 | |
|
| QT50-1 |
| 1 | 0.12 | 1.20 | 15 | 18 |
| QT4 | QT60-0.5 | 600 | 0.5 | 0.12 | 0.85 | 30 | 22 |
| QT60-1 | 1 | 0.18 | 1.20 | 15 | 22 | ||
| QT80-0.5 | 800 | 0.5 | 0.18 | 30 | 25 | ||
| QT80-1 | 1 | 0.25 | 1.90 | 15 | 25 | ||
| QT100-0.5 | 1000 | 0.5 | 0.25 | 30 | 25 | ||
| QT3X | QT120-0.3 | 1200 | 0.3 | 0.12 | 1.2 | 45 | 38 |
| QT4X | QT250-0.3 | 2500 | 0.3 | 0.25 | 1.90 | 45 | 51 |
◆產品技術參數:QT1~QT4 含 QT3X 、 QT4X ( 220V 單相電動機)
| 型號 | 規格 | 輸出轉矩 | 輸出轉速 | 電機參數 | 運行時間 | 參考重量( kg ) | |
| 參考功率 | 額定電流(A) | ||||||
| QT1 | QT04-0.9 | 40 | 0.9 | 0.01 | 0.20 | 17.5 | 6 |
| QT06-0.9 | 60 | 0.015 | 0.25 | 9 | |||
| QT09-0.9 | 90 | 0.025 | 0.30 | 10 | |||
| QT2 | QT15-0.7 | 150 | 0.7 | 0.04 | 0.80 | 20.6 | 12 |
| QT19-0.7 | 190 | 0.04 | 0.80 | 13 | |||
| QT3 | QT28-0.6 | 280 | 0.6 | 0.04 | 0.80 | 26.3 | 17 |
| QT38-0.6 | 380 | 0.06 | 1.20 | 18 | |||
| QT50-0.6 | 500 | 0.09 | 1.60 | 19 | |||
| QT4 | QT60-0.5 | 600 | 0.5 | 0.09 | 1.60 | 29.4 | 22 |
| QT80-0.5 | 800 | 0.18 | 3.20 | 23 | |||
| QT100-0.5 | 1000 | 0.20 | 3.60 | 25 | |||
| QT3X | QT120-0.2 | 1200 | 0.2 | 0.09 | 1.60 | 80 | 38 |
| QT4X | QT250-0.2 | 2500 | 0.17 | 0.20 | 3.60 | 90 | 51 |
四、可選功能 :
? 4 — 20mA Dc 閥位反饋信號
? 增設電氣模塊具有自動調節功能
? 增設限位開關提供控制用無源接點
? 實現整體型控制,具備現場/遠控轉換功能和現場開、關、停控制功能
? 內置電機熱保護元件
? 電氣控制腔內置空間加熱器
? 輸出軸轉角大于或小于 90 °控制
? 其它特殊功能要求
不斷提升服務質量,精益求精,“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此我廠做出如下承諾:
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
產品介紹,技術交流,非標產品設計,疑難解答。
守信合同,保證及時供貨,隨時保持與客戶聯系。
對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619,或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單)。
具體商定:交貨期、特殊要求等事宜。
客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
