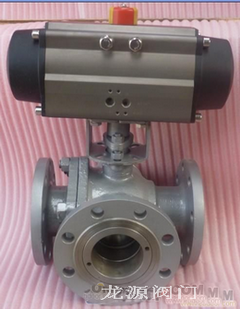

氣動三通球閥
一、產品概述
三通球閥分L型和T型。L型三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。T型三通球閥能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。遠距離對閥門進行自動化控制，能提高生產效率，節約人力資源、時間和安全性。
二、產品特點
● 采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
● 結構形式分L型和T型，L型三通球閥只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。
● 使用壽命長，流通能力大，阻力小。
三、采用標準
| 項目名稱 | 采用標準 |
| 設計制造驗收 | GB/T12237-2007 |
| 閥門結構長度 | GB/T12221-2005 |
| 閥門法蘭連接 | GB/T9113-2010 |
| 閥門檢驗 | GB/T13927-2008 |
四、性能參數
| 產品名稱 | 三通球閥（T型） |
| 連接形式 | 法蘭式、螺紋式 |
| 公稱通徑 | DN15-DN300 |
| 公稱壓力 | PN16 |
| 試驗壓力 | 殼體試驗：公稱壓力×1.5倍 密封試驗：公稱壓力×1.1倍 |
| 外表噴涂 | 不銹鋼本體，其它材質噴漆 |
| 驅動形式 | 手柄、蝸輪、電動、氣動 |
| 適用溫度 | -30℃～160℃ |
| 適用介質 | 水、油、氣、鹽酸類、醋酸類 |
五、零部件可選材料
| 零件名稱 | 可選材料 |
| 閥體、壓蓋 | 不銹鋼（CF8/CF8M/CF3M）、鑄鋼WCB |
| 球芯 | 不銹鋼（CF8/CF8M/CF3M）、鑄鋼WCB |
| 閥座 | PTFE |
| 閥軸 | 不銹鋼416SS、 不銹鋼316SS、 不銹鋼304SS、 碳鋼45#鍍鎳磷 |
| 緊固件 | 不銹鋼、碳鋼 |

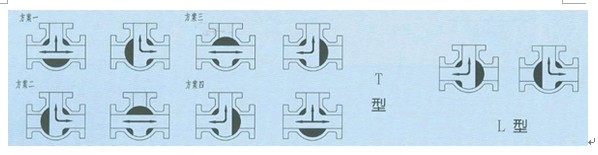

流向圖
六、Q45F三通球閥（T型）主要連接尺寸
| 規格 | L | L1 | D | D1 | D2 | b-f | Z-Фd | H | W | |
| mm | in | |||||||||
| DN15 | 1/2" | 150 | 75 | 95 | 65 | 45 | 14-2 | 4-14 | 95 | 115 |
| DN20 | 3/4" | 160 | 80 | 105 | 75 | 55 | 14-2 | 4-14 | 110 | 130 |
| DN25 | 1" | 180 | 90 | 115 | 85 | 65 | 14-2 | 4-14 | 120 | 150 |
| DN32 | 1 1/4" | 200 | 100 | 135 | 100 | 78 | 16-2 | 4-18 | 144 | 190 |
| DN40 | 1 1/2" | 220 | 110 | 145 | 110 | 85 | 16-3 | 4-18 | 152 | 230 |
| DN50 | 1" | 240 | 120 | 160 | 125 | 100 | 16-3 | 4-18 | 182 | 240 |
| DN65 | 2 1/2" | 260 | 130 | 180 | 145 | 120 | 18-3 | 4-18 | 193 | 280 |
| DN80 | 3" | 280 | 140 | 195 | 160 | 135 | 20-3 | 8-18 | 217 | 310 |
| DN100 | 4" | 320 | 160 | 215 | 180 | 155 | 20-3 | 8-18 | 245 | 330 |
| DN125 | 5" | 380 | 190 | 245 | 210 | 185 | 22-3 | 8-18 | 282 | 600 |
| DN150 | 6" | 440 | 220 | 280 | 240 | 210 | 24-3 | 8-23 | 319 | 800 |
| DN200 | 8" | 550 | 260 | 335 | 295 | 265 | 26-3 | 12-23 | 380 | 1000 |
| DN250 | 10" | 670 | 310 | 405 | 355 | 320 | 30-3 | 12-25 | 460 | 1200 |
| DN300 | 12" | 720 | 370 | 460 | 410 | 375 | 30-3 | 12-25 | 520 | 1500 |
七、安裝注意事項
1、確定三通球閥的類型（L型或T型）與工況需求相符。
2、取掉法蘭端的護蓋，清理內腔無雜質、異物。
3、與管道安裝連接前，須清除管道中殘存的焊渣和雜質。
4、安裝過程中，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
5、本閥不受介質方向限制，安裝在水平或垂直方向的管道上，應預留手動操作及維修空間。
6、管道安裝點不可有低垂或者承受外力的現象，應用管道支架或者支撐物來消除管線的偏離。
7、閥門與管道法蘭之間需安裝密封墊。
8、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
八．操作使用說明
1、操作前請確認管路和閥門已被清洗過。
2、操作機構帶動閥桿、球體，順時針旋轉1/4圈（90°）時，閥門換向；逆時針旋轉1/4圈（90°）時，閥門復位。
3、閥門運行一段時間后，若填料壓蓋處有微泄發生，將壓緊螺母適當擰緊，泄漏即會消除。
