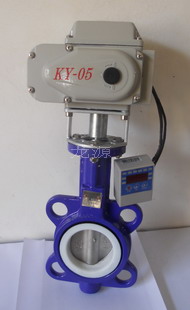

KYZ-系列智能調節閥
一、產品用途
KY系列調節閥是智能電動閥，廣泛應用于電力、化工、石油、冶金、建材、輕工等行業。參與自動調節系統中流量控制任務，調節閥接受計算機控制系統或電動單元組合儀表調節單元的給定信號。準確、穩定地將閥門定位于所期望的位置，完成流量的實時控制，如配上Q型電動操作器，可完成遠程調節系統的手動—自動的無憂切換，及對被調節對象的遠方手動操作。
二、產品特點
科學地將微處理技術/機械/電氣技術結合，發揮電子精度準確的優勢。
1.采用ATMTL89（FLASH）系列單片機為核心的智能數字電路，抗干擾，工作穩定可靠。
2.可視化的運行狀態及閥位開度顯示，提高了機構的實用性和操作性。
3.客戶可選擇正（即給定信號增大，閥門開度增大）負（即給定信號減小，閥門開度減小）兩種方式增強調節閥對現場環境的適應性。
4.調節閥具有斷信號保護功能。
5.執行器頂部具有機械手動桿。
三、主要技術指標――智能調節模塊
1. 輸入信號4-20mA DC
2. 輸入通道阻抗250?
3. 基本誤差 ±1.5%
4. 回差 1.5
5. 死區 0.5%
6. 電源 單相電壓220V +10 –15%，頻率50Hz
7. 使用環境溫度：-10~+55℃
8. 相對溫度：≤95%
四、工作原理
KY系列調節閥是以直流電機為原動力的位置伺服機構，其系統方框圖下：
|
| 4--20 mA 給定 | Q型操作器 | 4--20 mA 給定 | 數字型智能電路 |
| 功率單元 |
|
J |
|
|
位置反饋信號
4-20mA 位置傳感器 調節閥
如圖所示，當調節閥給定輸入端，有某確定值信號時，此信號與位置傳感器的位置反饋信號進行運算比較，只要兩信號的標變值不等即驅動直流電機轉動，使閥門向開或關的方向轉動。其轉動方向總是朝減小兩信號標變值的方向進行，當兩信號標變值相等時（小于死區）閥門就準確穩定定位在給定信號相對應的位置開度上，給定信號變化閥門開度也跟隨調整。
因采用壽命長精密導電塑料電位器及數字智能電路，從爾保證基位是的隨動精度。
五、外接線：給定反饋信號線纜建議采用屏蔽線或雙絞線.（以說明書為準）
打開機殼上蓋，在其右上方有外接線纜端子排，接線如下：
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
+ - + -
給定 反饋 斷 AC220V 50Hz
信號 信號 信號 電源
輸入 輸出 接點
