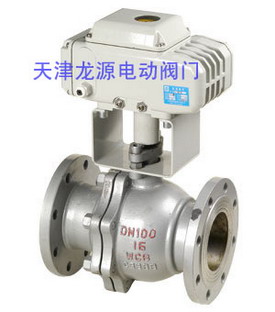

電動鑄鋼法蘭球閥
◆簡介
球閥是近年來發展的先進技術的結晶品。設計合理，構造合理，具有流體阻力小，密封性能好，啟閉自如，使用壽命長，維修方便，節能的特點，是用于管路啟閉的理想裝置。本公司球閥使用于氣動、電動裝置，實現氣動電動等遠距離控制。
◆說明
1.連接法蘭尺寸按JB79和JB77的規定。
2.結構長度按JB1686的規定。
3.制造和驗收技術條件按GB12237的規定，壓力試驗按ZB16006的規定。
◆主要性能參數：
1.閥體材質：WCB體, 不銹鋼球 壓力：1.6、2.5、4.0、6.4MPa ,
密封：F4 , 溫度：-20～150℃（密封:PPL 溫度：-20～300℃ ）
2.電源可選：220VAC50Hz, 380VAC50Hz, 24VDC
3.控制原理：智能調節型（Z型）: in：4～20mA，out：4～20mA, 電源220VAC
開關型標準型（E型），無源觸點型（S型）， 開度信號型（R型） 詳見使用說明書
◆性能規范
| 公稱壓力PN（MPa） | 1.6 | 2.5 | 4.0 | |||
| 試驗壓力 | 殼體 | 液體 | 2.4 | 3.75 | 6.0 | |
| 密封 | 1.76 | 2.75 | 4.4 | |||
| 氣體 | 0.6 | 0.6 |
|
| ||
| 最高工作壓力 | 1.6 | 2.5 | 4.0 | |||
| 適用介質 | P：硝酸類 | R：醋酸類 | C：水、油品 | |||
| 適用溫度 | 一般閥度 | ≤100℃ | ≤100℃ | ≤150℃ | ||
| 特殊閥度 | ≤300℃ | |||||
| 其它 | 防靜電 | |||||
| 防火 | ||||||
◆主要零部件材質：
| 零件名稱 | 閥門名稱材料代號 | ||
| P | R | C | |
| 閥體 | ZG1Cr18Ni9 | ZG1Cr18Ni12Mo2Ti | WCB |
| 球體 | |||
| 閥桿 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 2Cr13 |
| 閥座 | F:聚斯氟乙烯 S:特種聚四乙烯PTFE | ||
| 填料 | 聚四氟乙烯PTFE | ||
◆法蘭球閥的主要技術參數：
| 名 稱 | 材質 | 適用溫度 | 適用介質 | ||||
| C | P | P8 | R | R8 | 聚四氟乙烯-20～150℃增強聚 四氟乙烯 -20～180℃ 金屬鑲嵌對位聚苯 -20～250℃ | 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、鹽類、堿類酸類等腐蝕性介質 | |
| 閥體 | WCB | 1Cr18Ni9Ti | CF8 | 1Cr18Ni12Mo2Ti | CF8M | ||
| 球體 | 304 | 304 | 304 | 316 | 316 | ||
| 密封圈 | F4/PPL | PTFE | PTFE | PTFE | PTFE | ||
| 閥桿 | 304 | 304 | 304 | 316 | 316 | ||
| 閥體壓力 | PN1.6 PN2.5 PN4.0 PN6.4 | ||||||
◆主要連接尺寸和外形尺寸
| 型號 | 公稱通徑 | 尺寸（mm） | |||||||
| L | D | D1 | D2 | H | b-f | z-φd | D0 | ||
| Q41F-16C | 15 | 130 | 95 | 65 | 45 | 60 | 14-2 | 4-14 | 108 |
| 20 | 140 | 105 | 75 | 55 | 64 | 14-2 | 4-14 | 120 | |
| 25 | 150 | 115 | 85 | 65 | 90 | 16-2 | 4-14 | 165 | |
| 32 | 165 | 135 | 100 | 78 | 105 | 16-2 | 4-18 | 180 | |
| 40 | 180 | 145 | 110 | 85 | 150 | 16-3 | 4-18 | 240 | |
| 50 | 200 | 160 | 125 | 100 | 190 | 16-3 | 4-18 | 240 | |
| 65 | 220 | 180 | 145 | 120 | 195 | 18-3 | 4-18 | 320 | |
| 80 | 250 | 195 | 160 | 135 | 215 | 20-3 | 8-18 | 350 | |
| 100 | 280 | 215 | 180 | 155 | 250 | 20-3 | 8-18 | 400 | |
| 125 | 320 | 245 | 210 | 185 | 280 | 22-3 | 8-18 | 500 | |
| 150 | 360 | 280 | 240 | 210 | 320 | 24-3 | 8-23 | 600 | |
| 200 | 400 | 335 | 295 | 265 | 370 | 26-3 | 12-23 | 800 | |
| Q41F-25C | 40 | 180 | 145 | 110 | 85 | 160 | 16-3 | 4-18 | 240 |
| 50 | 200 | 160 | 125 | 100 | 205 | 20-3 | 4-18 | 270 | |
| 65 | 220 | 180 | 145 | 120 | 215 | 22-3 | 8-18 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 230 | 22-3 | 8-18 | 400 | |
| 100 | 280 | 230 | 190 | 160 | 270 | 24-3 | 8-23 | 500 | |
| 125 | 320 | 270 | 220 | 188 | 300 | 28-3 | 8-25 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 340 | 30-3 | 8-25 | 900 | |
| 200 | 400 | 360 | 310 | 278 | 400 | 34-3 | 12-25 | 1100 | |
| Q41F-40C | 15 | 130 | 95 | 65 | 45 | 60 | 16-2 | 4-14 | 40 |
| 20 | 140 | 105 | 75 | 55 | 65 | 16-2 | 4-14 | 51 | |
| 25 | 150 | 115 | 85 | 65 | 90 | 18-2 | 4-14 | 58 | |
| 32 | 180 | 135 | 100 | 78 | 105 | 18-3 | 4-18 | 66 | |
| 40 | 200 | 145 | 110 | 85 | 170 | 18-3 | 4-18 | 76 | |
| 50 | 220 | 160 | 125 | 100 | 230 | 20-3 | 4-18 | 88 | |
| 65 | 250 | 180 | 145 | 120 | 250 | 22-3 | 8-18 | 110 | |
| 80 | 280 | 195 | 160 | 135 | 250 | 22-3 | 8-18 | 121 | |
| 100 | 320 | 230 | 190 | 160 | 295 | 24-3 | 8-13 | 150 | |
| 125 | 400 | 270 | 220 | 188 | 330 | 28-3 | 8-25 | 176 | |
| 150 | 400 | 300 | 250 | 218 | 375 | 30-3 | 8-25 | 204 | |
| 200 | 550 | 375 | 320 | 282 | 440 | 38-3 | 12-30 | 260 | |
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
