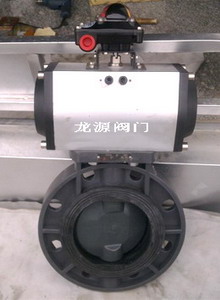

氣動UPVC蝶閥型號:GTD-D671X-10U

 ▲產品簡介
該產品采用UPVC材質，橡膠密封，對夾式蝶閥。適用于溫度≤60℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
▲特點
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.操作力矩小，操作方便，省力靈巧。
3.可以任意位置安裝，維修方便。
4.密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5.密封材料耐老化、耐腐蝕，使用壽命長等特點。
6.啟閉實驗次數多達數萬次，壽命長。
▲執行機構
   采用新型系列GTD型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1.齒輪式雙活塞，輸出力矩大，體積小。
2.氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
▲附件的選項
⊕根據不同控制和要求可選擇下列附件：
1.切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2.調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3.氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4.手動機構：HVSD手操機構

 ▲UPVC 尺寸

		50	65	80	100	125	150	200	250	300
JIS	D1	120	140	150	175	210	240	290	355	400
	n-Φe	4-19	4-19	8-19	8-19	8-23	8-23	12-23	12-25	16-25
ANSI	D1	120.39	139.44	152.40	190.50	216	241.55	298.50	362	432
	n-Φe	4-19	4-19	4-19	8-19	8-22	8-22	12-22	12-25	12-25
DIN	D1	125	145	160	180	210	240	295	350	440
	n-Φe	4-18	4-18	4-18	8-18	8-18	8-18	8-23	8-23	12-23
D		165	185	200	229	257	285	343	411	490
D2		56.6	69.5	79.5	102.5	130	152	203	255	309.5
W1		43	46	46	56	69	75	85	109	133
W2		29	31	31	40	50	54	69	88	103.5
H1		235	245	260	280	322	374	428	482	574
H2		103	113	115	135.5	164	169	201	242	302
L		214	214	252	252	270	354	418	450	518



專業制造、專業服務，嘉德為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務

守信合同，保證及時供貨，隨時保持與客戶聯系。

對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。

產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。

對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。

訂貨流程

客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。

收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。

具體商定：交貨期、特殊要求等事宜。

訂貨須知

客戶對產品有特殊要求，須在訂貨合同中提供以下說明：

結構長度

連接形式

公稱直徑、全通徑、縮徑、管道尺寸

運用介質及溫度、壓力范圍

實驗、檢驗標準及其他要求

本場可根據客戶特殊要求配置各類驅動裝置。

如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
