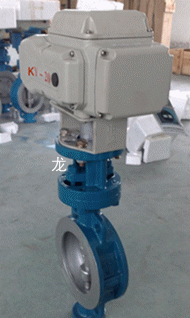

電動對夾金屬硬密封蝶閥
◆簡介
1.本產品適用的介質范圍寬。可用于水、蒸汽、汽油、空氣、煤氣等介質。
2.本產品適用場合廣。如食品、飲料、醫療、石化、電廠、鋼廠、工業環保水處理、高層建筑給排水管路作啟閉調節介質流量之用。
3.本產品適用溫度寬-20℃～+425℃。
6.本產品分為對夾式和法蘭式兩種連接形式。
7.F四氟密封適用≤160℃。
◆主要零部件材質
| 名稱 | 材料 |
| 閥體 | 鐵球、鑄鋼、不銹鋼 |
| 閥板 | 不銹鋼、碳鋼 |
| 閥桿 | 不銹鋼 |
| 密封圈 | 不銹鋼圈、聚四氟乙烯 |
| 填料 | 耐腐橡膠、聚四氟乙烯 |
◆性能范圍：
| 公稱通徑 | 50-1000 | |||
| 公稱壓力 | 1.0 | 1.6 | 2.5 | |
| 試驗壓力 | 殼體 | 1.5 | 2.4 | 3.75 |
| 密封 | 1.1 | 1.76 | 2.75 | |
| 適用溫度 | -20～+425℃ | |||
| 適用介質 | 液體或氣體狀腐蝕性介質 | |||
3

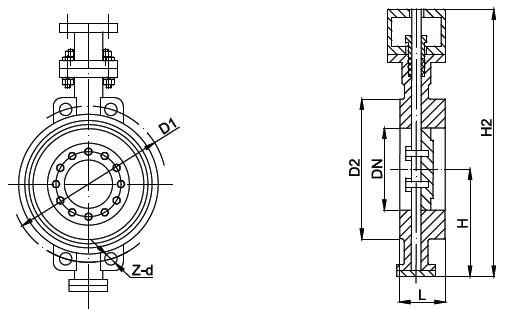

D 6 73 H--6 C·P·R·V系列對夾蝶閥外形及連接尺寸
9 F 10
| 公稱通徑 | 外形尺寸 | 連接尺寸 | |||||||||||||
| L | H | D373H | D673H | D974H | PN0.6MPa | PN1.0MPa | |||||||||
| DN | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-φd | D1 | z-φd | ||
| 50 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 110 | 4-φ14 | 125 | 4-φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 550 | 250 | 255 | 130 | 4-φ14 | 145 | 4-φ18 |
| 80 | 49 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 | 150 | 4-φ14 | 160 | 8-φ18 |
| 100 | 56 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 170 | 4-φ18 | 180 | 8-φ18 |
| 125 | 64 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 200 | 8-φ18 | 210 | 8-φ18 |
| 150 | 70 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 | 225 | 8-φ18 | 240 | 8-φ22 |
| 200 | 71 | 208 | 605 | 270 | 280 | 850 | 250 | 170 | 775 | 300 | 315 | 280 | 8-φ18 | 295 | 8-φ22 |
| 250 | 76 | 243 | 680 | 270 | 280 | 925 | 250 | 170 | 945 | 300 | 315 | 335 | 12-φ18 | 350 | 12-φ22 |
| 300 | 83 | 283 | 800 | 380 | 420 | 1035 | 450 | 220 | 1070 | 300 | 315 | 395 | 12-φ22 | 400 | 12-φ22 |
| 350 | 92 | 310 | 835 | 380 | 420 | 1070 | 450 | 220 | 1140 | 300 | 315 | 445 | 12-φ22 | 460 | 16-φ22 |
| 400 | 102 | 340 | 915 | 450 | 470 | 1190 | 450 | 280 | 1210 | 300 | 315 | 495 | 16-φ22 | 515 | 16-φ26 |
| 450 | 114 | 380 | 960 | 480 | 490 | 1250 | 650 | 280 | 1335 | 575 | 714 | 550 | 16-φ22 | 565 | 20-φ26 |
| 500 | 127 | 410 | 1020 | 480 | 490 | 1295 | 650 | 380 | 1415 | 575 | 714 | 600 | 20-φ22 | 620 | 20-φ26 |
| 600 | 154 | 470 | 1225 | 480 | 490 | 1455 | 850 | 380 | 1605 | 656 | 810 | 705 | 20-φ26 | 725 | 20-φ30 |
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
