電動不銹鋼對夾蝶閥

產品介紹

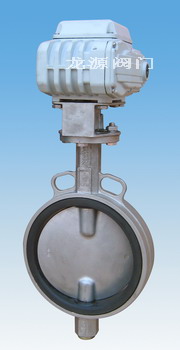

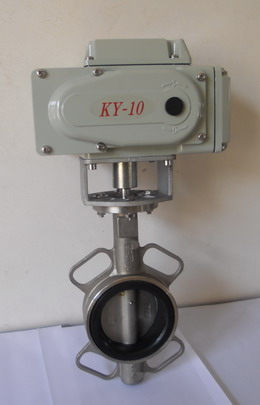

電動不銹鋼對夾蝶閥

◆用途及特點：
1. 小型輕便，容易拆裝及維修，并可在任意位置安裝。
2. 結構簡單、緊湊，90°回轉啟閉迅速。
7. 選擇不同部件材質，可使用多種介質。
◆采用標準：
設計標準：GB/T12238-1989;         ISO 10631-1994或BSEN593-1998
法蘭連接尺寸：GB/T17241.6-1998       ISO7005-2或BSEN1092-2002
結構長度：GB/T1221-1989;           ISO5752-1988或BSEN558-1
壓力試驗：GB/T13927-1992;JB/T9092-1999;    ISO5028-1993或BSEN6755-1-1986
◆主要技術參數：

1..電源可選：220VAC50Hz,380VAC50Hz,24VDC
2..控制原理：智能調節型（Z型）: in：4-20mA，out： 4-20mA, 電源220VAC
開關型標準型（E型），無源觸點型（S型），開度信號型（R型）詳見使用說明書

公稱通徑	DN(mm) 50-2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
試驗壓力	密封試驗	0.66	1.1	1.76
適用介質	空氣、水、污水、蒸汽、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

◆主要零件材質：

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	Ο型圈、柔性石墨

◆蝶閥密封材料選用和適用溫度：

材料品種	氯丁橡膠	丁氰橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或 J	XA或 JA	XB或 JB	XC\JC或 F	XD或 JD	XE或JE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

“A”型蝶閥外形尺寸，連接尺寸和重量

規格Size		A	B	C	D	L	H	D1	n-ф	K	E	n1-ф1	ф2	G	n2-M	總重(kg)
Mm	Inch	A	B	C	D	L	H	D1	n-ф	K	E	n1-ф1	ф2	G	n2-M	總重(kg)
50	2”	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	---	2.5
65	2.5”	175	89	44.7	64.5	32	96.2	136.2	4-26.5	77	57.15	4-6.7	12.6	137	---	3.2
80	3”	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	---	3.6
100	4”	200	114	52.1	104	32	70.80	185	4-24.5	92	69.85	4-10.3	15.77	156	---	4.9
125	5”	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	---	7
150	6”	226	139	55.8	156.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	---	7.8
200	8”	260	175	60.6	202.5	45	112.89 76.95	295	4-25 4.23	115	88.9	4-14.3	22.10	268	---	13.2
250	10”	292	203	65.6	250.5	45	92.40	357	4-29	115	88.9	4-14.3	28.45	325	---	19.2
300	12”	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.60	403	---	32.5
350	14”	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.60	436	---	41.3
400	16”	400	309	86.5	389.6	51.2 72	100.47 102.42	515 525	4-26 4-30	197	158.75	4-20.6	33.15	488	---	61
450	18”	422	328	105.6	440.51	51.2 72	88.39 91.51	565 585	4-26 4-30	197	158.75	4-20.6	38	539	---	79
500	20”	480	361	131.8	491.6	64.2 82	96.99 101.68	620 650	4-26 4-33	197	158.75	4-20.6	41.15	593	---	128
600	24”	562	459	152	592.5	70.2 82	113.42 120.46	725 770	20-30 20-36	276	215.9	4-22.2	50.65	816	---	188
700	28”	624	520	163	695	66 82	109.65	840	24-30 20-36	300	254	8-18	55 63.35	895	4-M33	284
800	32”	672	591	188	794.7	6682	124	950	24-33 24-39	300	254	8-18	55 63.35	1015	---	368
900	36”	720	656	203	864.7	118	117.57	1050	24-33	300	254	8-18	75	1115	4-M30	713
1000	40”	800	721	216	965	142	129.89	1160	24-36	300	254	8-18	85	1230	4-M33	864

注：DN50~800”A”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸，與閥門連接的管法蘭尺寸參照法蘭連接尺寸表（圖一）。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、氣動等。表中DN50~500中D1和n-ф尺寸為蝶閥本身安裝定位尺寸，其中DN50~350的D1和n-ф尺寸包容GB9112-88,DIN2501（德國）,BS4504（英國）, ISO2084，ISO2531（國際標準），BS10-E（英國），ANSI1259（美國）等法蘭連接標準。

“LT”型蝶閥外形尺寸，連接尺寸和重量

規格Size		A	B	C	D	L	H	D1	n-M	K	E	n1-ф1	ф2	G	總重(kg)
Mm	Inch	A	B	C	D	L	H	D1	n-M	K	E	n1-ф1	ф2	G	總重(kg)
50	2”	161	80	42	52.9	32	88.388	125	4-M16	77	57.15	4-6.7	12.6	118	3.8
65	2.5”	175	89	44.7	64.5	32	102.54	145	4-M16	77	57.15	4-6.7	12.6	137	4.2
80	3”	181	95	45.2	78.8	32	61.23	160	8-M16	77	57.15	4-6.7	12.6	178	4.7
100	4”	200	114	52.1	104	32	68.88	180	8-M16	92	69.85	4-10.3	15.77	206	9.0
125	5”	213	127	54.4	123.3	32	80.36	210	8-M16	92	69.85	4-10.3	18.92	238	10.9
150	6”	226	139	55.8	156.6	32	91.84	240	8-M20	92	69.85	4-10.3	18.92	266	14.2
200	8”	260	175	60.6	202.5	45	112.89 76.35	295	8-M02 12-M20	115	88.9	4-14.3	22.10	329	18.2
250	10”	292	203	65.6	250.5	45	90.59 91.88	350 355	12-M20 12-M24	115	88.9	4-14.3	28.45	393	26.8
300	12”	337	242	76.9	301.6	45	103.52 106.12	400 410	12-M20 12-M24	140	107.95	4-14.3	31.60	462	40
350	14”	368	267	76.5	333.3	45	89.74 91.69	460 470	16-M20 16-M24	140	107.95	4-14.3	31.60	515	56
400	16”	400	309	86.5	389.6	51.2 72	100.48 102.42	515 525	16-M24 16-M27	197	158.75	4-20.6	33.15	579	96
450	18”	422	328	105.6	440.51	51.2 72	88.38 91.51	565 585	20-M24 20-M27	197	158.75	4-20.6	38	627	122
500	20”	480	361	131.8	491.6	64.2 82	96.99 101.68	620 650	20-M24 20-M30	197	158.75	4-20.6	41.15	696	202
600	24”	562	459	152	592.5	70.2 82	113.42 120.46	725 770	20-M27 20-M33	276	215.9	4-22.2	50.65	821	270
