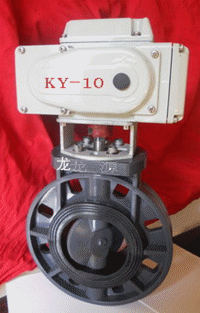

電動UPVC蝶閥
◆產品概述:
UPVC蝶閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，外型結構緊湊美觀，本體重量輕容易安裝，應用范圍廣，材質衛生無毒、耐磨損、容易拆卸，維護簡單易行。
◆主要性能參數表：
| 項目 | 介質溫度 | 工作壓力 | 回轉角 | 開關時間 | 電源 | 控制方式 | 防護等級 |
| 參數
| 無凍結-15～60℃ | 1.0MPa | 96° | 30秒 | 220AC 380VAC | E S A R Z型 | IP65 |
◆手動UPVC蝶閥 D71X-10S
| 規格 | d | d 1×N | H | H1 | L | C1 | C2 | D | W | 壓力MPa |
| DN50 | 50 | 19×4 | 240 | 160 | 43 | 125 | 120 | 159.5 | 200 | 1.0 |
| DN 65 | 65 | 19×4 | 263 | 171 | 46 | 145 | 139 | 181 | 200 | 1.0 |
| DN 80 | 80 | 19×8 | 293 | 194 | 49 | 160 | 150 | 198 | 240 | 1.0 |
| DN 100 | 100 | 19×8 | 325 | 210 | 58 | 190.5 | 175 | 229 | 240 | 1.0 |
| DN 125 | 125 | 23×8 | 375 | 245 | 64 | 216 | 210 | 260 | 304 | 1.0 |
| DN 150 | 150 | 23×8 | 400 | 258 | 70 | 241.3 | 240 | 287 | 304 | 1.0 |
| DN 200 | 200 | 23×8 | 480 | 308 | 88 | 298.5 | 290 | 345 | 304 | 1.0 |
| DN 250 | 250 | 25×12 | 555 | 355 | 98 | 362 | 350 | 411 | 300 | 0.6 |
| DN 300 | 300 | 25×12 | 640 | 398 | 108 | 431.8 | 400 | 485 | 300 | 0.6 |
| DN 350 | 350 | 25×16 | 675 | 420 | 88 | 469 | 437 | 510 | 300 | 0.6 |
| DN 400 | 400 | 25×16 | 730 | 445 | 98 | 516 | 494 | 570 | 410 | 0.6 |
| DN450 | 450 | 25×20 | 806 | 500 | 109 | 565 | 565 | 605 | 410 | 0.6 |
| DN500 | 500 | 25×20 | 830 | 490 | 135 | 620 | 620 | 666 | 410 | 0.6 |
◆UPVC蝶閥零件名稱
| 件號No. | 名稱 | 件數 | 材質 | 件號No. | 名稱 | 件數 | 材質 |
| 1. | 閥體 | 1 | UPVC、FR、PP、PVDF | 12. | 方位塊墊塊 | 1 | UPVC |
| 2. | 閥板 | 1 | UPVC、PCR、PVDF | 13. | 方位塊螺母 | 3 | SUS |
| 3. | 閥桿 | 1 | 2Cr13 | 14. | 方位指示片 | 1 | ABS |
| 4. | 止泄環 | 1 | EPDM、TPE、TEFLON | 15. | 把手襯套 | 1 | A? |
| 5. | 把手 | 1 | ABS | 16. | 把手墊圈 | 1 | SUS |
| 6. | 把手戶片 | 1 | ABS | 17. | 把手插銷 | 1 | SUS |
| 7. | 把手彈簧 | 1 | SUS | 18. | 開關握把 | 1 | UPVC |
| 8. | 彈簧承片 | 1 | SUS | 19. | 握把插銷 | 1 | SUS |
| 9. | 把手螺母 | 1 | SUS | 20. | 彈簧室護片 | 1 | ABS |
| 10. | O型環 | 2 | EPDM、FPM | 21. | 把手拉桿 | 1 | SUS |
| 11. | 方位塊 | 1 | SUS |
|
|
|
|
不斷提升服務質量，精益求精，“真誠的服務”是嘉德永恒的主題。嘉德嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
產品介紹，技術交流，非標產品設計，疑難解答。
守信合同，保證及時供貨，隨時保持與客戶聯系。
對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
嘉德產品質保期為自出廠起 12 個月，實行“三包”服務(包退、包換、包修)。
產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高嘉德的服務質量。
客戶采購清單請傳真至 021-66525619，或來電咨詢 021-66528888 021-66520586 021-56037070。
收到客戶采購清單，為客戶提供閥門型號選型與報價(價格清單)。
具體商定：交貨期、特殊要求等事宜。
客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑、全通徑、縮徑、管道尺寸
運用介質及溫度、壓力范圍
實驗、檢驗標準及其他要求
本場可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
